YB□-12预装式变电站(美式)是吸收国外最新先进技术，结合国内实际情况研制开发的，整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。

YB□-12系列美式预装式箱式变电站，适用于10KV环网供电，双电源供电或终端供电系统中，作为变电、计量、补偿控制和保护装置。

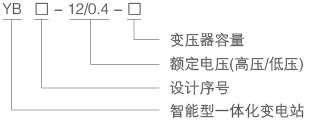

型号及含义

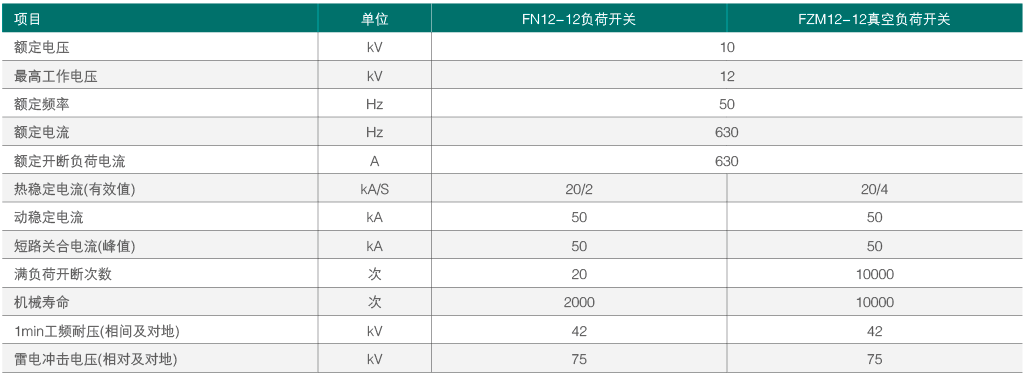

负荷开关技术参数

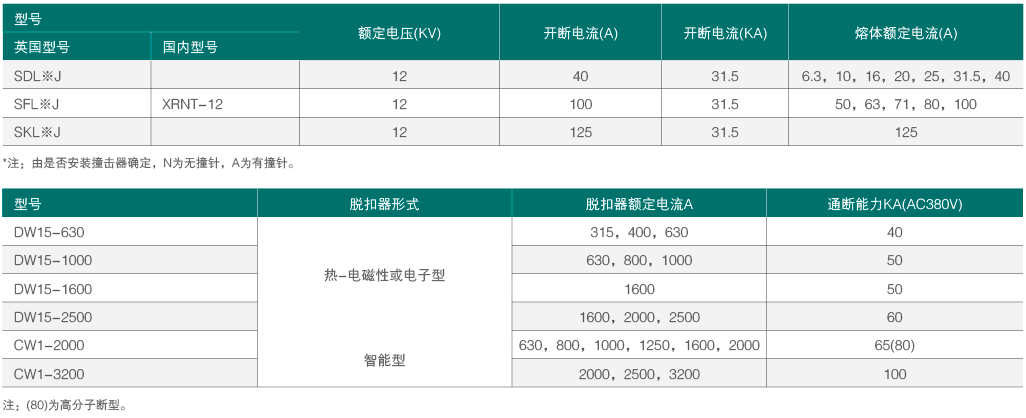

高压熔断器技术参数

功能及特点

◆ 高压开关设备、变压器、低压开关设备三位一体，成套性强；

◆ 高、低压保护完善，运行安全可靠，维护简单；

◆ 占地少，投资省、生产周期短、移动方便；

◆ 接线方案灵活多样；

◆ 结构独特：独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选；

◆ 型式多样：通用型、别墅型、紧凑型等多种样式；

◆ 高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。

变压器

智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。

高压侧

智能型一体化变电站高压一般采用负荷开关-熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kVA以上的变压器，可选用ZN12, ZN28,VS1等真空断路器保护。

低压侧

低压侧主开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，最多可达30回路；智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选用。

使用环境条件

◆ 海拔高度不超过1000m；

◆ 环境温度：-25℃~+40℃；

◆ 相对湿度：日平均值不大于95%,月平均值不大于90%；

◆ 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

执行标准

本产品符合下列标准：

GB/T17467-1998《高压/低压预装式变电站》

DL/T537-93《6-35kV箱式变电站订货技术条件》

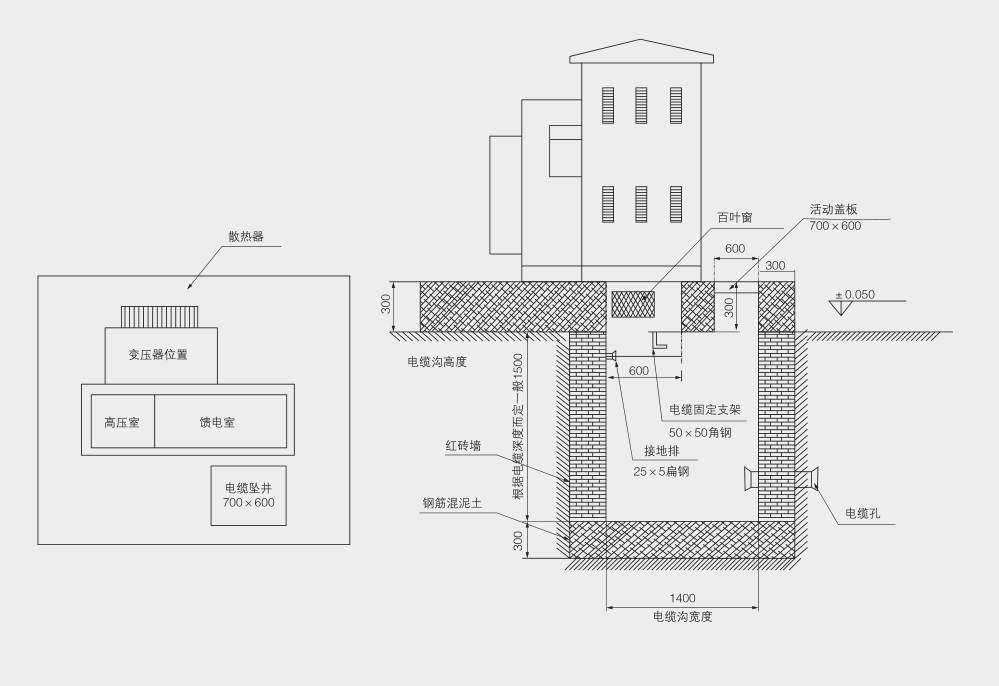

变电站电缆进出线土建图(YB□)

一、在产品安装调试期间，公司免费为用户提供技术服务、现场协助调试。在服务过程中，公司无偿向用户说明设备制造情况及技术性能，保证设备安装高度验收合格。

二、产品质保期内，属于正常使用中出现的故障，免费维修，并确保用户反馈意见在最短时间得以解决。受理用户提出的质量问题与服务要求后，正常情况下，市内3小时内赶赴故障现场，若遇到变压器或高、低压关键元器件损坏，保证1-3日内予以修复；外省5小时制定维修方案，24小时内派技术人员到现场处理。

三、产品质保期内，若故障赶时间累计超过30天，则质保期按故障时间的两倍顺延。

四、在安装调试过程中，非我公司原因造成的产品故障，我公司有协助解决问题的义务，但所需费用由需方承担。

五、采购的所有外购件，如有质量问题均由我公司负责。质保期内更换的零部件，自更换之日起保修期为12个月。

六、在产品质保期满后，公司仍将为用户进行延续服务并提供技术支持，以最优惠的价格为用户终身提供所需备品、备件、配件和维修保养技术，费用低于行业价格。
