  • KYN28-12(Z) 型铠装移开式交流金属封闭开关设备,它适用于三相交流50Hz电力系统,用于接受和分配电能并对电路实行控制、保护及监测。


    本产品符合标准:GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准共用技术要求》、IEC60298《额定电压1kV及以上交流金属封闭开关设备和控制设备》。

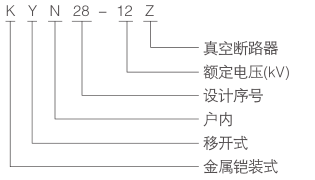

    型号及含义

    KYN28-12(Z)  -型号.png

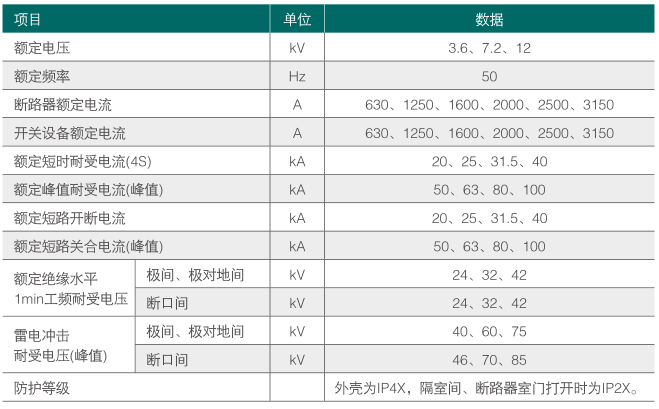

    主要技术参数

    KYN28-12(Z)  -参数.png

    结构特点

    ◆ 开关设备结构见下图。全金属模块化组装式结构,柜体采用防腐蚀能力强的进口敷铝锌板制造,无需表面处理,经CNC高精度设备加工,采用先进的多重折边工艺,连接用拉铆螺母、高强度螺栓连接,精度高、重量轻、强度好。


    ◆ 开关设备可配装本公司生产的VS1系列、VD4系列、ZN65系列等真空断路器,适应性广,互换性强。手车设有工作位置,试验位置,各位置均有定位和显示装置,安全可靠。


    ◆ 电缆室可装多达9根单芯电缆,设备有可靠的机械、电气联锁装置,完全满足“五防”要求。各室设有泄压通道,确保运行人身安全。

    使用环境条件

    ◆ 周围空气温度:最高温度+40℃,最低温度-15℃;

    ◆ 相对湿度:日平均相对湿度:≤95%,日平均水蒸气压力不超过2.2KPa;月平均相对湿度≤90%;月平均水蒸气压力不超过1.8KPa;

    ◆ 海拔高度:≤1000m;

    ◆ 地震强度:不超过8级;

    ◆ 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染;

    ◆ 无剧烈振动场所;

    ◆ 超出GB3906规定的正常条件下使用时,由用户和本公司协商。

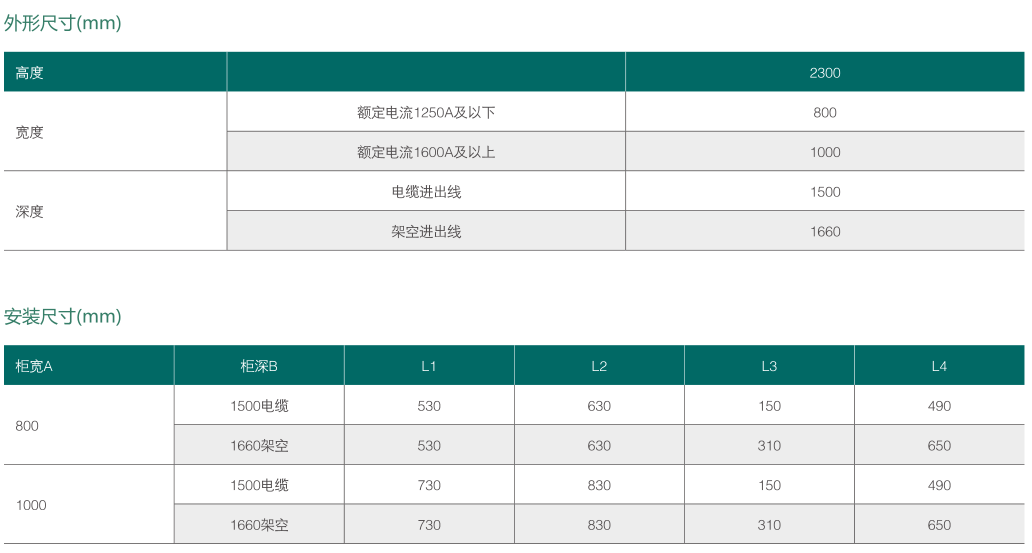

    KYN28-12(Z)  - 外形尺寸.png

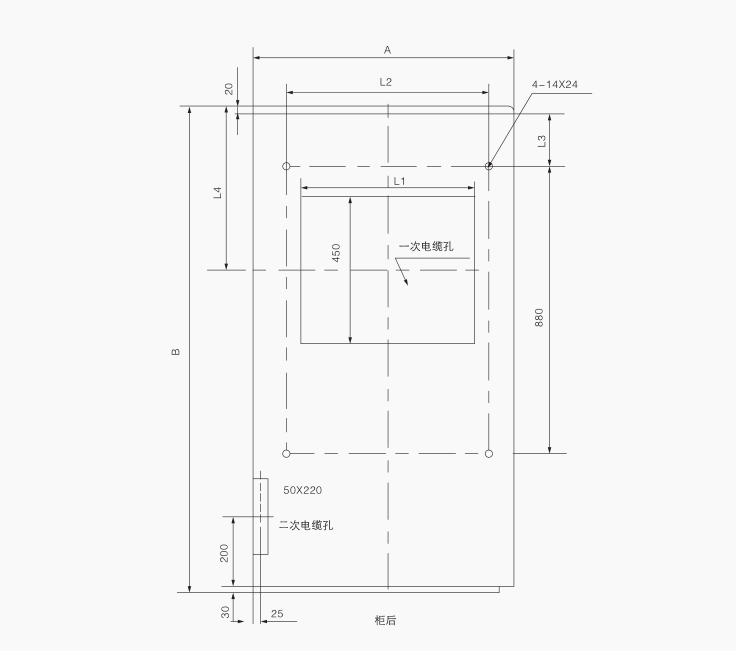

    KYN28-12(Z)  - 安装尺寸.png



    开关设备结构示意图




    一、在产品安装调试期间,公司免费为用户提供技术服务、现场协助调试。在服务过程中,公司无偿向用户说明设备制造情况及技术性能,保证设备安装高度验收合格。


    二、产品质保期内,属于正常使用中出现的故障,免费维修,并确保用户反馈意见在最短时间得以解决。受理用户提出的质量问题与服务要求后,正常情况下,市内3小时内赶赴故障现场,若遇到变压器或高、低压关键元器件损坏,保证1-3日内予以修复;外省5小时制定维修方案,24小时内派技术人员到现场处理。


    三、产品质保期内,若故障赶时间累计超过30天,则质保期按故障时间的两倍顺延。


    四、在安装调试过程中,非我公司原因造成的产品故障,我公司有协助解决问题的义务,但所需费用由需方承担。


    五、采购的所有外购件,如有质量问题均由我公司负责。质保期内更换的零部件,自更换之日起保修期为12个月。


    六、在产品质保期满后,公司仍将为用户进行延续服务并提供技术支持,以最优惠的价格为用户终身提供所需备品、备件、配件和维修保养技术,费用低于行业价格。
